일반 특성

메탈 호스는 파이프라인의 유연한 연결 요소로, 액체 또는 가스 매체를 높은 또는 낮은 압력 하에서 운송하기 위해 설계되었습니다. 이 과정에서 광범위한 온도 범위에서 회로의 밀폐성을 보장합니다.

구조적 특징

호스의 유연성을 보장하는 주요 요소는 주름진 부분으로, 내식성 고합금 강철로 제조됩니다. 금속 브레이딩은 구조를 강화하여 가장 높은 압력에서도 호스를 사용할 수 있게 합니다. 주름진 외피는 프로파일된 테이프로 주름의 꼭대기를 따라 감아 제작됩니다. 주름은 나선형 또는 원형일 수 있습니다. 나선형 주름을 가진 호스는 직경 방향으로 와이어 스파이럴로 보강됩니다. 원형 주름은 주로 고압 환경에서 길이 방향 확장 시 비틀림이 발생하지 않기 때문에 더 널리 사용됩니다. 금속 호스의 주요 운반 요소는 브레이딩이며, 이는 무작위 손상으로부터 호스를 보호하는 역할을 합니다. 브레이딩은 유체 또는 가스가 시스템을 통해 이동할 때 발생하는 압력 변동을 포함하여 방사형 및 축방향 하중에 작용할 때, 호스의 성능을 보장해야 합니다.

생산

메탈 호스는 작업 압력 값에 따라 하나 또는 여러 개의 브레이딩으로 생산됩니다. 브레이딩은 파이프라인을 통해 유체 또는 가스 상의 매체가 이동할 때 필연적인 방사형 및 축방향 하중과 압력 맥동에 대한 작동 가능성을 보장합니다. 이러한 브레이딩은 일반적으로 12X18N9T 스테인리스 와이어의 메시 유형으로, 두께는 0.3, 0.4, 0.5, 0.6 mm입니다. 기본 회로와의 결합을 위해 호스의 끝에 장비가 있습니다. 유연한 부분의 호스는 내산성 솔더로 브레이징하거나 아르곤 아크 용접 또는 롤러 접촉 용접으로 장비에 연결됩니다. 브레이징과 용접의 열적 영향을 막기 위해 장비가 설치된 부분의 외부에는 컵이 씌워져 주름의 일부를 보호합니다. 필요시 고객과의 협의를 통해 고객의 설계에 따라 특수 연결 장비를 용접할 수 있습니다. 메탈 호스의 내부와 외부 표면은 원료의 기술적 조건에 불편한 현저한 기계적 손상 및 오염이 없어야 하며, 브레이딩은 호스를 단단히 감싸 외부로 튀어나온 끊어진 줄이나 와이어가 없어야 합니다.

크기

메탈 호스는 최대 DN 300 mm 값에 대해 다양한 내부 조건의 직경으로 제조됩니다. 가용 압력에 대응하는 조건에 따라 링 같은 연결 장비의 용접 크기가 설치됩니다. 요구 사항에 맞춰 메탈 호스의 유연하고 자유로운 부분은 250mm 이상이어야 합니다. 고객과의 협의에 따라 여러 개의 호스를 결합하여 조립하는 방식으로 호스를 생산할 수 있으며, 이 연결은 용접을 통해 용접 링을 사용하여 이루어집니다.

사용

메탈 호스는 최대 400℃의 작동 매체를 운반하는 데 사용됩니다. 호스를 주문할 때 운송 매체, 작동 온도 범위 및 기타 매개 변수를 명시해야 합니다. 작동 압력(Р раб)은 일상적으로 사용되는 운송 매체의 압력입니다. 조건 압력(PN)은 정상 운영 조건 하에서 호스를 사용할 수 있는 최대 작동 압력입니다. 신뢰성과 긴 수명 덕분에, 유연한 메탈 호스는 기계, 항공, 선박 건조, 산업 화학, 금속 공학, 열 에너지 생성, 극저온 장비 제작에 널리 사용됩니다.

장점

온도 및 압력 변화 조건에서 유체 또는 가스 운송 중 발생하는 진동을 흡수하고, 무작위 손상으로부터 보호를 제공하며, 파이프라인의 이동 장비와의 신뢰성 있는 연결을 보장하고, 회로 설치 시 발생할 수 있는 오차를 제거합니다. 메탈 호스의 강도는 보강 역할을 하는 브레이딩의 수에 의해 결정됩니다; 주름진 부분의 프로필: 주름의 매개 변수, 길이 단위당 주름 수; 벽 두께와 물질, 이는 운송되는 매체에 대한 내성 및 기계적, 화학적, 열적 영향을 받는 조건에 따른 내성에 영향을 미칩니다. 부식 내성은 브레이딩에서 12X18N10T 스테인리스의 내성과 유연한 요소의 내성에 달려 있습니다. 특히 유해한 것은 염소 함유 매체와 해수 접촉에 의해 유발된 점 부식입니다.

운영

메탈 호스의 내구성은 부하 주기의 수에 직접적으로 의존합니다. 하나의 부하 주기는 호스를 한 번 움직이고 원래 위치로 되돌리는 과정입니다. 다른 요소로는: 압력과 온도, 그 변동의 진폭, 호스의 이동 빈도, 최소 굽힘 반경, 작동 환경의 공격적인 영향, 진동 등이 있습니다. 연료 및 유압 시스템에서 유연한 호스는 유동성 성향의 액체 압력을 견뎌야 하며 이는 정적 하중보다 적게 유연한 파이프라인을 파괴할 수 있습니다. 펌프와 기어 펌프가 맥동의 원인입니다. 갑작스러운 밸브 폐쇄는 호스의 외피를 파손시키는 수력 충격을 유발합니다. 신뢰성을 높이려면 시스템에 감쇠 장치를 도입해야 합니다. 운송 매체가 호스를 통과하여 습곡의 내부 표면에서 벗어날 수 있으므로, 액체의 유속이 초당 8미터 이상이거나 가스가 초당 50미터 이상일 때 메탈 호스를 사용하는 것은 권장되지 않습니다. 높은 진동 수준을 가진 시스템에서는 공진 진동 발생을 방지해야 합니다.

작동 특징

작동 압력(온도 T° 20°C에 해당)은 작동 매체 온도에서 작동 압력을 분할한 값으로, 계수 k의 값을 나눈 결과로 정의됩니다. 표는 다음과 같습니다:

메탈 호스의 최소 길이

메탈 호스 길이의 허용 오차

설치 특징

메탈 호스의 길이를 선택할 때 아르마추어의 근처 중립 구역이 있어야하며, 작동 중 굽힘에 노출되지 않아야 합니다. 중립 구역이 없는 호스는 직선으로 설치하거나 매 미터 길이당 최대 20-30 mm의 오프셋으로만 설치할 수 있습니다. 호스를 늘이는 것, 비틀거나 압축하는 것은 허용되지 않습니다. 명목상의 길이에서 호스의 길이의 최대 허용 편차는 3%입니다. 또한 책임 있는 목적의 호스는 다음과 같이 최소 벤딩 반경이 허용되지 않습니다: 10Dx - 중요 적목용 호스; 5Dx - 최대 100기압(10 MPa)의 압력에 대한 호스; 12Dx - 100기압(10 MPa) 이상의 압력에 대 한 호스. 설치는 큰 비고정 구역을 피하기 위해 수행됩니다. 처짐을 방지하기 위해 클램프, 스탠드, 트레이 등을 사용해야 합니다. 클램프 설치 시 유연한 부분이 변형되지 않아야 합니다. 이를 위해 가죽, 고무, 테플론 및 기타 탄성 재료의 패드를 사용합니다. 나사 커넥터가 있는 호스와의 연결은 회전 방지하기 위해 이루어져야 합니다. 플랜지 접속편 및 테플론 패드로 호스를 연결할 때는 교차 구조로 견고하게 잡아당겨야 합니다.

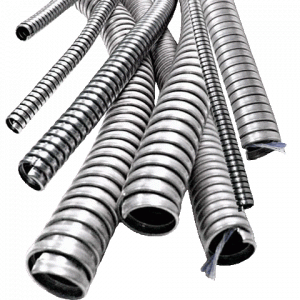

주름진 메탈 호스

스테인리스 스틸로 만든 유연한 파이프입니다. 사용 목적에 따라 다양한 직경으로 생산되며 다양한 작업 압력에 맞게 설계되었습니다. 산업 및 건설 분야에 사용됩니다. 산업 기술에서 이는 장비의 역할을 하고, 환기 시스템에서 공기 배출로 널리 사용됩니다. 이외에도 이러한 호스는 외부 보호를 위한 유연한 호스 사용에 사용됩니다. 밀폐된 주름진 호스는 물 및 기타 액체를 배출하는 데 사용됩니다.
